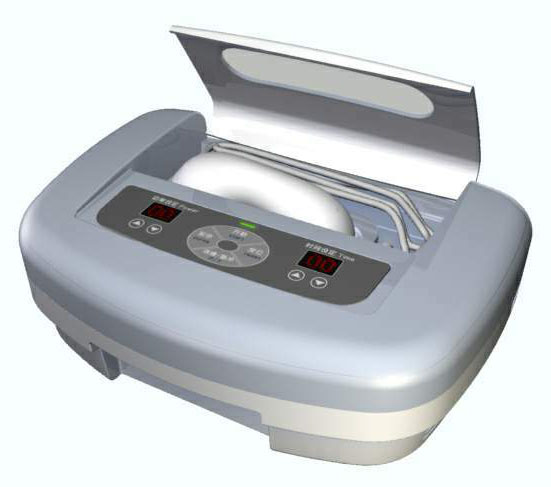

超声天使多功能治疗仪(医院型)

结构及原理

超声天使多功能治疗仪主要由超声发射器(高频电发生器)及声头(换能器)两部分组成,前者由高频电振荡和电源电路组成,利用反压电效应原理,将高频电场作用于经过人工极化过的压电陶瓷或晶体薄片(声头或称治疗头)使其产生相应频率的振动。从而将电能转换为机械能(即超声波)。
超声波治疗是借助于频率大于20KHz的机械波的一种医疗方法。如果在为超声波治疗所采用的晶体上加压,则在该压电材料的表面产生电荷(压电效应)。由于该效应可逆,若压电材料上通上交流电的话,将出现与交变的电场频率相适应的变形,由此成为声源。除了其它影响因素外,晶体的谐振频率取决于压电材料的厚度,由此也可确定超声波的频率。其原理框图如下所示:


技术性能

超声发射机工作频率:1.0MHz±5%

输出声强:2.0w/cm2
治疗头有效辐射面积:10cm2±5%
工作制式:连续正弦波和脉冲调制正弦波两种
输入功率:40VA±15%
适用电源:交流 100~220V;50~60Hz
正常使用时的环境条件:温度:0~+40℃”、相对湿度:≤85%


产品功能


超声天使多功能治疗仪主要作用于以下疾病的治疗:

炎症: 颈椎病,肩周炎,关节炎,骨炎,类风湿关节病,腰腿痛,腰椎间盘突出,腱鞘囊肿,狭窄性腱鞘炎,腰肌劳损,脊椎、脊柱炎,冻伤及冻疮。急性扭伤48小时后,肌肉拉伤,运动肌肉酸痛。

美容: 治疗瘢痕疙瘩,硬皮症,挛缩,平复疤痕,舒缓细纹和干纹、幼滑、紧致肌肤。

止痛:  三叉神经痛,坐骨神经痛,截肢幻痛,灼性神经痛,腰腿痛,痛经。

妇科: 配合外用药物导入,治疗外阴骚痒症,慢性盆腔炎,炎症或手术粘连引起的输卵管闭塞,妇产科术后伤口。

超声治疗
l            作用方式:
超声波治疗对于生物组织有一系列的作用:
1.
机械作用
由于超声波振荡能产生组织的收缩和舒张,在运用超声波时第一个出现的作用是机械作用,机械作用也被称为微按摩,它有很大的治疗意义。 这一作用在持续和脉冲治疗时都出现。
2.
   热力作用   微按摩产生摩擦热。所产生的热量取决于超声波的强度,脉冲或持续的方式以及治疗的时间。热力主要产生在超声波反射的部位。
3.
生物作用
  机械和热力作用引起下列生物作用: 血管扩张促进血流量 肌肉放松 提高膜通透性 改善组织的再生能力 减轻疼痛

        l            进入深度 超声波治疗中的作用深度可达7-8cm,这对较深部位的组织层,例如关节或在大块脂肪垫后面的组织,具有很大的意义。

  l            反射 由于超声波信号在不同媒介的界面上有不同的特性。必须注意到,它在空气层中的反射几乎为100%。为避免能量损失,我们使用耦合剂,例如水和导声膏。

l            耦合控制 当超声波探头歪斜时,超声波声信号有时会出现很大的能量损失。因此,超声波治疗时,探头在治疗区域上轻轻的作圆周运动,从而平衡组织上的强度

l            常用方法
1.直接疗法
把治疗头的治疗面直接紧贴在被治疗部位上进行超声治疗的方法,称为直接疗法。 (1) 固定法
这种方法是把治疗头的治疗面直接紧贴在被治疗部位或其影射面上,在一次治疗中相对位置不变的疗法。
适用场合:病灶部位小、病灶有明显痛点或神经根。
治疗特点:选用较小的治疗剂量(预置声强与预置治疗时间的乘积)。
若治疗剂量选得稍大时,会产生局部灼热和骨膜疼痛的现象。
(2)
移动法
这种方法是把治疗头的治疗面紧贴在被治疗部位或其影射面上,并使治疗头环绕病灶的中心点作均匀移动的疗法。
适用场合:病灶范围较大。
治疗特点:选用较大治疗剂量(以患者的耐受力为准)。
治疗中应不断移动治疗头,否则容易产生局部皮肤灼伤。
2
.间接疗法
治疗头不直接接触被治疗部位,而是让超声波通过传声媒质作用于治疗部位的疗法。常用水下法,此种方法要求治疗机的治疗面与被治疗部位均浸没于水中。
适用场合:上肢,下肢及病灶体表不平部位(例如:手指、足趾、腕、肘、踝关节等)或病灶有局部剧痛而不宜直接接触治疗头的治疗部位。
治疗特点:在水中,让治疗头的治疗面对准治疗部位(可以接触也可不接触);治疗头的位置可以固定,也可以环绕被治疗部位作小范围移动。
治疗头发射的超声波不仅能垂直,也可以倾斜地作用于被治疗部位,依患者感觉最佳进行调节。
治疗剂量:可稍大于移动法所用剂量。
3
.药物透入疗法
将药物加耦合剂中或直接用药物溶液作为耦合剂,通过超声作用,使药物经皮肤或粘膜透入人体内的一种治疗方法,称为超声药物透入疗法,简称声透疗法。
疗法优点:超声波在人体内产生的生物效应提高了细胞膜的通透性,有利于药物直接透入体内病变部位。同时,超声波一般不破坏药物的药性,因此,这种疗法具有疗效显著、无副作用、操作简便的特点。
治疗方法:采用直接疗法。根据病变部位的特点,可采用固定法或移动法。
治疗剂量参照直接疗法。(宜在医生指导下进行)
